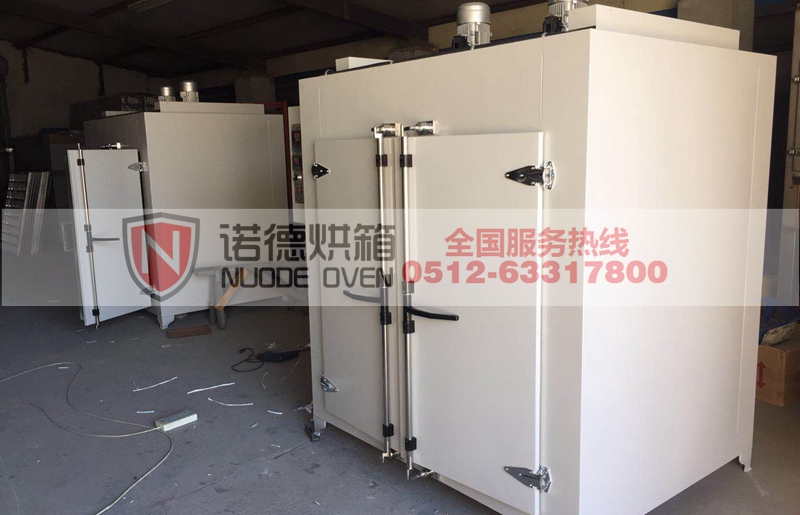

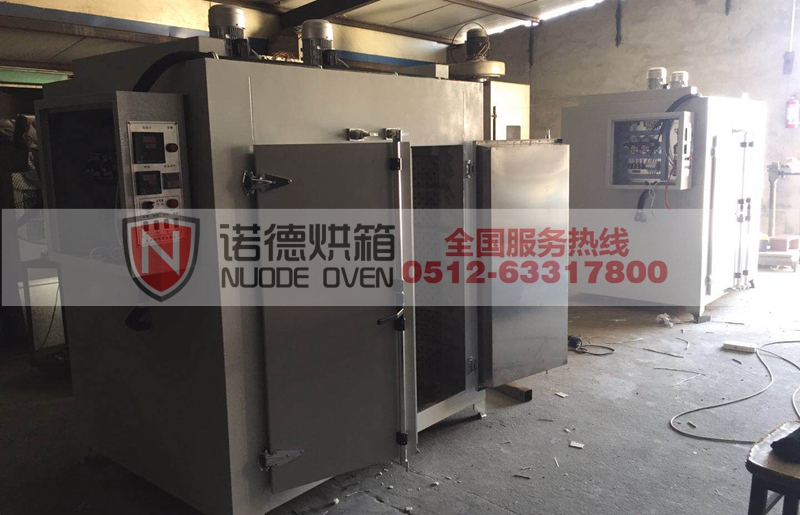

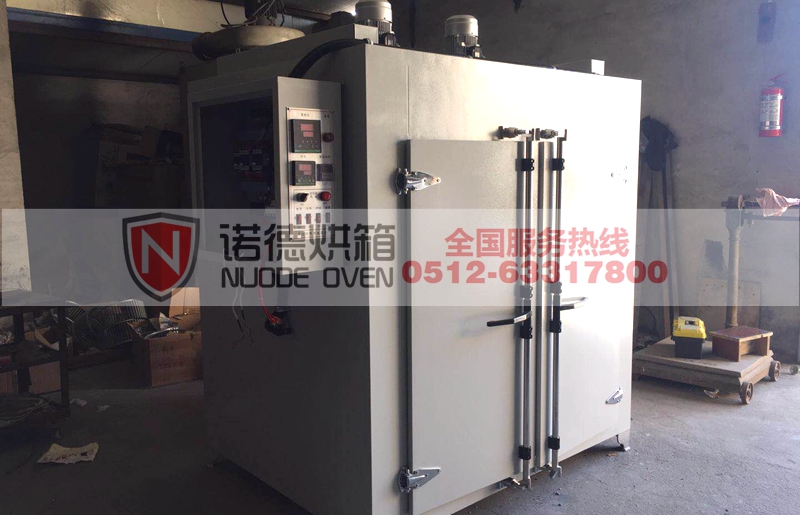

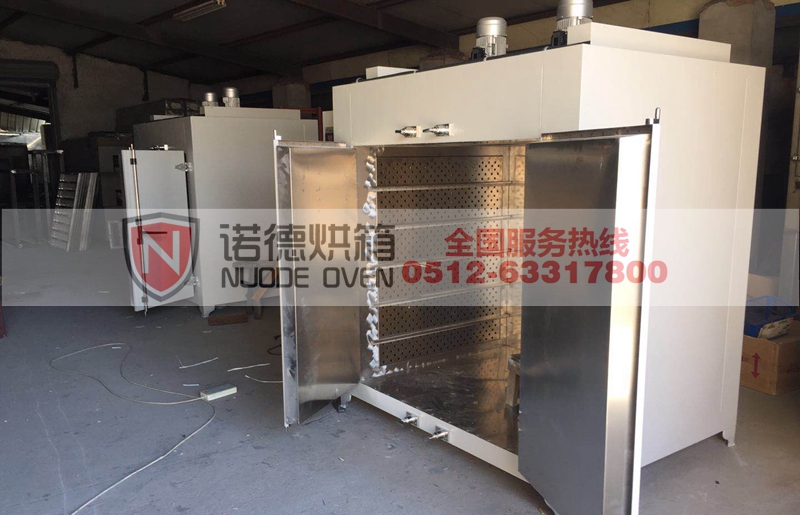

上圖電鍍烘箱的技術參數：（敬請參考）
| 內膽尺寸： | 高1200寬1000深1000（mm） | 外形尺寸： | 高2000寬1800深1200（mm） |
| 內膽材料： | 1.2厚度304不銹鋼板 | 外殼材料： | 1.2厚度A3冷軋鋼板，表面復漆（銀灰） |
| 使用電壓： | 380V/N+3+地/50HZ | 工作溫度范圍： | 室溫+10-400℃（任意可調） |
| 加熱功率： | 12KW/12支不銹鋼加熱管，分1檔控溫 | 鼓風功率： | 370W/380V*2臺（定制耐高溫電機） |
| 控溫精度： | ±1℃ | 溫度均勻性： | ±3℃ |
| 底部結構： | 8#槽鋼框架及10#槽鋼固定腳 | 物料網板： | 2.0厚304不銹鋼方管及不銹鋼網 |
| 整體框架： | 8#槽鋼及5#角鋼 | 保溫棉及厚度： | 保溫層120mm，填充耐高溫硅酸鋁纖維 |
| 排氣進氣： | 箱體頂部（可調節） | 升溫速度： | 7-8度/分鐘 |
| 溫控儀： | 廈門宇電智能溫控儀帶PID調節，自動恒溫 | 超溫保護時間設定： | 正泰超溫保護及正泰時間繼電器 |
| 加熱控制： | 蘇州集成SSR固態控溫 | 保護系統： | 斷路器，漏電開關，相序保護，過載保護 |
| 外殼溫度： | 環境溫度+15度 | 烘箱噪音： | 不超過60分貝 |
| 備注： | 雙開門，均分6層 | 控制箱： | 單獨控制箱 |
規格參數：（可根據客戶要求定制）
主要作用：針對電鍍行業所烘烤物品的特性，該型烘箱采用強耐腐蝕強耐酸堿的特殊材料制作
內膽尺寸：詳見下圖列表
內膽材料：不銹鋼（詳見選配項目）
外壁材料：不銹鋼
框架：槽鋼角鋼整體框架
保溫材料：耐高溫硅酸鋁棉
底部承重：槽鋼框架
支撐腳：槽鋼固定承重腳或者可移動萬向滑輪
加熱管材質：不銹鋼電加熱管，可連續使用7-8萬小時
加熱管分布：根據箱體大小均勻分布于箱體兩側風道，頂部風道或底部風道
送風方式：雙風道水平送風或雙風道強壓式循環送風
鼓風電機：長軸耐高溫電機及多翼式不銹鋼風輪
電機安裝：頂部或者側部
門扣：合金承重鉸鏈及上下搭扣式拉桿
出廠配件：1.網板小車2.產品說明書3.售后維修保障卡4.產品合格證5.配套專業工具包
選裝配置：詳見選配項目
產品主要技術參數：（敬請參考）
型號 | 電源電壓V | 加熱功率KW | 鼓風功率W | 溫度范圍℃ | 控溫精度℃ | 溫度均勻性℃ | 內尺寸 （高×寬×深）mm | 容積L |
NDDD-1 | 220 | 1.5 | 40 | ~400 | ±1 | ±1 | 450×450×350 | 70 |
NDDD-2 | 380 | 3 | 180 | ~400 | ±1 | ±2 | 550×550×450 | 136 |
NDDD-3 | 380 | 4.5 | 180 | ~400 | ±1 | ±2 | 750×600×500 | 225 |
NDDD-4 | 380 | 9 | 180 | ~400 | ±1 | ±3 | 1000×800×800 | 640 |
NDDD-5 | 380 | 12 | 370 | ~400 | ±1 | ±3 | 1000×1000×1000 | 1000 |
NDDD-6 | 380 | 15 | 370*2 | ~400 | ±1 | ±3 | 1200×1200×1000 | 1440 |
NDDD-7 | 380 | 18 | 750 | ~400 | ±1 | ±5 | 1500×1200×1000 | 1800 |
NDDD-8 | 380 | 21 | 750*2 | ~400 | ±1 | ±5 | 1500×1500×1200 | 2700 |
特殊規格及特殊要求可根據要求定制：
性能優點：（持續改進中）
l 鼓風系統------優化的風道設計，采用耐高溫鼓風電機配離心式風葉，強力渦輪式循環送風，避免任何死角，可使箱體內熱風分布更加均勻，更節能更靜音，更好的保證良好的操作環境，風速風壓均符合試驗標準，符合國際及國內環保要求，所有部件具有極高的可靠性及兼容性，安裝保養及維修方便。
l 加熱系統------采用遠紅外加熱方式，輻射效應高，加熱速度更快，加熱管分布合理，系統完全獨立，不影響控制線路，溫度控制功率均由電腦演算，根據箱內溫度高低自動控制加熱輸出功率，以達到高精度高效率的用電需求，更加環保更加節能。
l 溫控系統------采用微電腦數顯智能數顯溫控儀，帶PID調節，數顯時間繼電器，精度高，直觀醒目，與固態繼電器配合具有連續調整功能，當溫度達到預置值后，由繼電器接受溫控儀輸出訊號源節制，溫度只能局限于PID溫區范圍內精細浮動進行恒溫動作，提高了箱內溫度精度，電路裝有超溫保護器，當儀表失靈或操作失誤而引起溫度超出設定值時，保護器立即切斷控制電源，以保證箱內產品的安全，超溫保護器可在核定范圍內進行調整。
l 保溫效果------良好的隔熱技術，密封效果顯著，箱體外基本保持室內正常溫度，對環境溫度影響較小。
l 保護系統------漏電保護，線路保護，短路保護， 過載保護，超溫保護。
電器配置：（可根據客戶要求定制）
l 溫控儀：一套智能數顯溫控儀自動控溫，控溫精度0.1-1度，帶PID調節。
l 時間設定裝置：HS48S-99.99定時裝置，可人工/自動開關，當溫度達到所設定值時開始計時，當達到所設定范圍后即切斷加熱電源。
l 時間報警裝置：APT/AD16型聲光報警裝置，設定時間完畢即時報警，手動結束報警提示。
l 超溫報警裝置：當溫度超出設定值范圍一定值時，保護器立即切斷控制電源。
l 測溫裝置：一支不銹鋼P(yáng)T100型鉑電阻溫度傳感裝置，測溫精準，一支不銹鋼K型鉑電阻溫度傳感裝置供超溫保護器使用。
l 斷路器啟動：帶漏電保護的斷路器啟動電源，有效保護所有電器元件。
l 接觸器：PID+SSR（選配）輸出，控溫精度準確，可提高控溫組件與接口的穩定性及延長使用壽命，確保箱內溫度的均勻性。
l 電流電壓：220/380V，50HZ，二相/三相四線及接妥地線。
l 開關及指示燈：采用正泰品牌，不易損壞，可根據客戶要求使用進口或指定品牌。
l 記錄儀：有紙或無紙記錄儀及USB，微電腦集成控制系統：隨客戶選配。
設備使用環境：（敬請注意）
l 安裝場地：地面平整，通風良好，設備周圍無強烈震動，無安全隱患，周圍無強大磁場，無直接日照或其他熱源直接輻射，無高濃度粉塵及無腐蝕易燃易爆物品，設備四周需留有一定的使用及維護空間。
l 使用氣壓：86-106Kpa
l 環境要求：溫度范圍-5-40度，相對濕度±85%RH。
l 使用電源：要求用戶為此設備配置單獨相對應容量的空氣或動力開關，并接妥地線。
售后服務：（用心為客戶著想）
l 保修期效：自交貨之日起，我公司對此設備整機維護及保修12個月，終身維修維護。
l 質保說明：質保期內如遇質量問題，我公司將免費維修及更換任何零配件。質保期外如需更換任何零配件，只收取零部件的市場成本價。
l 售后服務：我公司接到客戶售后服務電話，一小時內作出回應，如遇客戶無法自行解決的問題，我公司將視路程遠近在24小時至72小時內趕到客戶現場。
l 服務支持：我公司將對設備軟件及控制系統終身進行升級服務，對硬件部分進行免費的技術支持。
產品介紹
| 主要性能優點 | 客戶可選配置 |
※升溫快 ※保溫效果好 ※節能環保 ※安全性能高 ※溫度均勻性好 ※操作簡單方便 ※使用壽命長 | ※內膽材料：202 304 310 316不銹鋼或A3碳鋼 ※外殼材料：A3碳鋼或優質不銹鋼 ※箱體烤漆 噴塑 平光漆 垂紋漆 亞光漆（顏色參考如下） ※擱板手動臺車或電動臺車 ※是否加裝吊環 ※推車或網板托盤式樣（詳見下列圖表） ※電器配置（詳見下列圖表） |
可根據客戶提供色卡調色 | |
·電器選配·
| 溫度控制儀 | |||
| 廈門宇電智能溫控儀 |  | 日本富士液晶顯示溫控儀 |  |
| 日本島電智能可編程溫控儀 |  | 德國施耐德智能液晶溫控儀 |  |
| 溫度記錄儀及時間繼電器 | |||
| 多通道彩屏無紙記錄儀 |  | 多通道有紙記錄儀 |  |
| 歐姆龍時間繼電器 |  | 正泰時間繼電器 |  |
| SSR SCR選配 | |||
| SSR固態接觸器 |  | SCR可控硅 |  |
| 可根據客戶要求選擇進口品牌 | |||
| PLC觸摸屏 | |||
| PLC控制柜 |  | 西門子PLC觸摸屏 |  |
| 人機一體控制系統 |  | 宇電PLC觸摸屏 |  |
| ·推車 托盤 網板· | |||
| 托盤形式 |  |  |  |
| 帶孔托盤 | 網板 | 帶孔平板 | |
| 推車 |  |  |  |
| 分層推車 | 子母推車 | 平板推車 |
